家族の安否見守りに！
 |
 |
| HPB-045WCH-USB ※USBケーブルは別 |
HPB-045WCH-RF |
【特長】
- HPB-045WCHは、外出先から携帯電話やパソコン、スマートフォン等の通信機器を利用して、 登録した赤外線リモコンの動作状況を確認できる高性能簡易見守りシステムです。
- 赤外線リモコンの使用状況を監視する挙動検出型センサーです。
- 検出する信号を学習することで信号のフォーマットを判定できるため、誤検出の可能性を抑えられます。
- 一定時間ごとに赤外線リモコンの使用状況をメールで送れます。
- メールの送信時間は、随時または1時間から24時間まで1時間単位で設定可能です。
- 本体と人見守りセンサーの通信方法でケーブル接続タイプ(HPB-045WCH_USB)と電波通信方式(HPB-045WCH_RF)タイプの２種があります。
本機とほかのセンサーシステムとの比較
| リモコン信号検出タイプ(本機) | 変位検出タイプ | 人感センサータイプ | 光検出タイプ | 赤外線検出タイプ | |
| 検出方式 | リモコンの信号 | 物理的な物の動きを検出 | 赤外線（温度）の変化 | 光の変化 | 赤外線の変化 |
| 必要なシステム | 本機のみ | システム一式 | システム一式 | システム一式 | システム一式 |
| 設置工事 | 工事不要 | 工事必要 | 工事必要 | 工事必要 | 工事必要 |
| 利用料金 | インターネット料金のみ | 通信料金のほか有料の契約必要 | 通信料金のほか有料の契約必要 | 通信料金のほか有料の契約必要 | 通信料金のほか有料の契約必要 |
| センサー以外に 必要なもの |
制御装置込み | 制御装置必要 | 制御装置必要 | 制御装置必要 | 制御装置必要 |
| 利点 | リモコンの信号を家電機器と同じように判定して検出する。そのため光や赤外線式のような太陽光や照明のノイズによる誤動作がない | 実際の動きを検出するので精度が高い | 人の動きを検出するので精度が高い | 構造が簡単なので安値で作れる | 構造が簡単なので安値で作れる赤外線検出なので可視光での誤動作はない |
| 問題点 | 特殊なリモコンは判定できない。 | 機械的駆動部があるのでセンサーの寿命が短い定期検査または定期的な交換が必須 | エアコンや暖房など人以外の温度変化を検出してしまう | 光に反応するのでリモコン以外にも太陽光や照明に反応する（または反応が鈍くなる） | リモコン以外に強い光を出す物に反応する （または反応が鈍くなる） |
ご使用上の注意
- センサーに太陽光が直接もしくは反射で当たる位置に取り付けた時不感する場合がありますので設置位置注意願います。
- 電波式リモコンで動作する家電機器には使用できません。
- 一部のリモコンには対応できない場合があります。
- 使用するには、インターネットに接続できるPCが必要です。
また、自宅以外からWebで動作状況を確認するためにはダイナミックDNSへの登録が必要となります。
ダイナミックDNSは無料のサービスがあります、また登録はオンラインで行えます。 - 携帯電話で動作を確認する際にはパケット通信料がかかりますので、パケット割引サービスまたは定額サービスへの加入をおすすめします。
- その他の費用は掛かりません。機器は買い取りです。

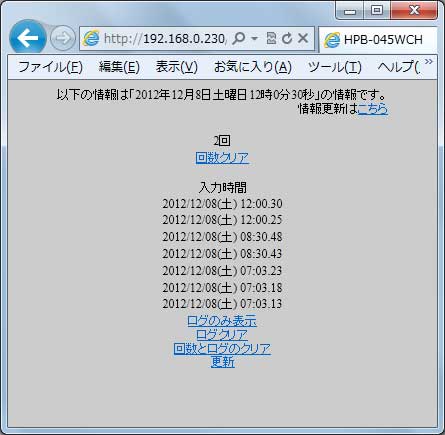

確認画面(例)
| 時刻表示 | 操作画面が生成された時間です。 |
|---|---|
| 更新 | 画面を最新の情報に更新します。 |
| 回数表示 | 指定時間内に受信した回数を表示します。 |
| 回数クリア | 表示されている回数を0に戻します。入力時間のログは残ります。 |
| 入力時間 | 受信した時間を20件まで表示します。 |
| ログのみ表示 | 受信した時間だけを最大1000件表示します。 |
| ログクリア | 入力時間のログを消します。 |
| 回数とログのクリア | 回数を0に戻して、入力時間のログも消します。 |
| 更新 | 画面を最新の情報に更新します。 |
※機能／ユーザビリティ改善のため、予告なく表示を変更する場合があります。
【操作応用例】

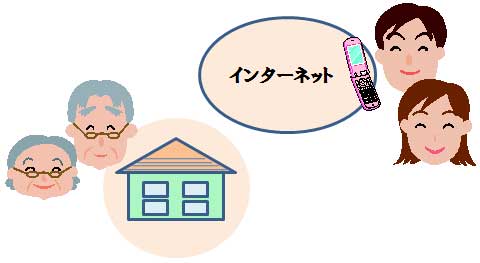

離れて暮らす家族の見守り
- お年寄りがよく愛用するTVのリモコン等の使用回数で見守る事ができます。
- 一定時間ごとに使用回数がメールで送られてくるので、定期的に状態が確認できます。
- 携帯等から本機に接続して確認すれば、常に最新の状態が確認できます。
【電気的仕様】
項目 |
値 |
補足 |
親機 |
||
| 使用電源 | ACアダプタ | 本体に付属 |
|---|---|---|
| 動作電圧 | 5.0V±0.25V | |
| 消費電力 | 約7W | |
| 動作温度範囲 | 0～40℃ | ただし氷結、結露なきこと |
| 動作湿度範囲 | 80%RH以下 | ただし氷結、結露なきこと |
| ネットワーク端子 | 100BASE-TX | RJ-45端子 |
| その他の端子 | D-Sub 9ピン | システムで使用ています。 誤動作や故障しますので他の機器を接続しないでください。 |
子機 |
||
| 使用電源 | USB [HPB-048USB-K] ACアダプタ [HPB-048RF-K] |
USBタイプはUSBから給電 RFタイプは付属のACアダプタから給電 |
| 電源電圧 | 5.0V±0.5V [HPB-048USB-K] 12.0V±1.0V [HPB-048RF-K] |
USBタイプは市販の A-miniBタイプのケーブルをご利用ください。 RFタイプは、付属のACアダプタをご利用ください。 |
| 消費電力 | 約1.0W | |
| 動作温度範囲 | 0～40℃ | ただし氷結、結露なきこと |
| 動作湿度範囲 | 80%RH以下 | ただし氷結、結露なきこと |
【外観仕様】
項目 |
値 |
補足 |
親機[HPB-045WCH-USB/RF共通] |
||
| 外観寸法 | 190x200x54mm | 突起部除く |
|---|---|---|
| 重量 | 700g | 本体のみの重量 |
| 色 | 黒 | 変更不可 |
| 製造国 | 日本 | |
子機[HPB-048USB-K/RF-K共通] |
||
| 外観寸法 | 90x50x26mm | 突起部除く |
| 重量 | 100g | 本体のみの重量 |
| 色 | 黒 | 変更不可 |
| 製造国 | 日本 | |
【標準装備】
名称 |
数量 |
| 親機本体 | 1 |
| 親機用ACアダプタ | 1 |
| スタンド（縦置き用） | 1 |
| 親機用ゴム足(横置き用) | 4 |
| 子機(HPB-048USB or HPB-048RF) | 1 |
| 子機用ACアダプタ(HPB-045WCH_RFのみ) | 1 |
| CD(取扱説明書、アプリケーション) | 1 |
※本機で必要なUSBケーブルは、A - miniB のケーブルになります。
【設定用アプリケーション動作要件】
項目 |
要件 |
備考 |
|---|---|---|
| 対応OS | WindowsXP SP3以降 Windows VISTA SP1以降 Windows7以降、Windows8※ |
32Bit/64Bitに対応 ただしWindows MobileやWindowsRTには非対応です。 |
| CPU | 1GHz以上のx86またはx64に対応したCPU | |
| メモリ | XP:256MB以上 VISTA以降:1GB以上 |
XP:1GB以上、VISTA以降:2GB以上を推奨 |
| HDD | インストールする場合、100MB以上の空き容量 | |
| 画面解像度 | 1024x600以上 | |
| 画面色数 | 256色以上 | 16ビット65536色以上推奨 |
| ネットワーク | TCP/IPでネットワークに接続できること | 設定操作の動作保証範囲はローカルエリア内に限ります。 |
※メーカーが出荷時にインストールしたアプリとの相性については保証いたしかねます。
【外観寸法図】

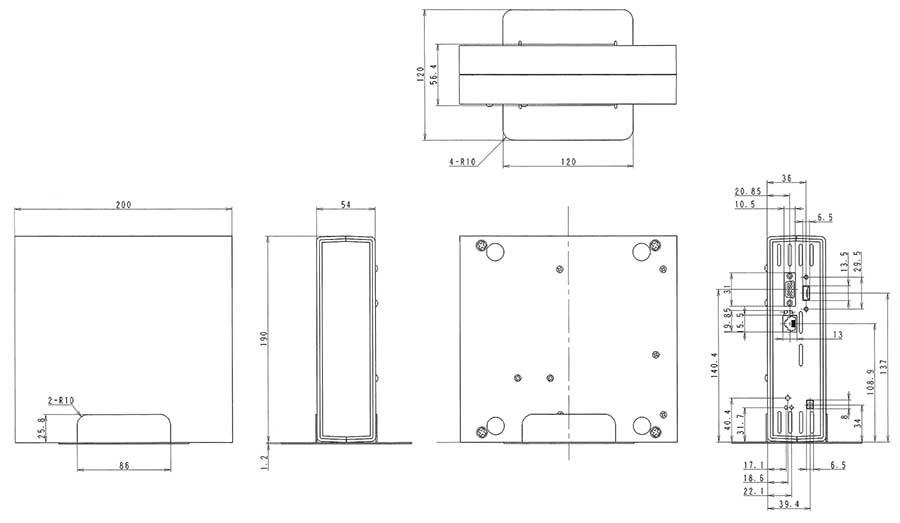

見守りスマートコントローラ[HPB-045WCH-USB]

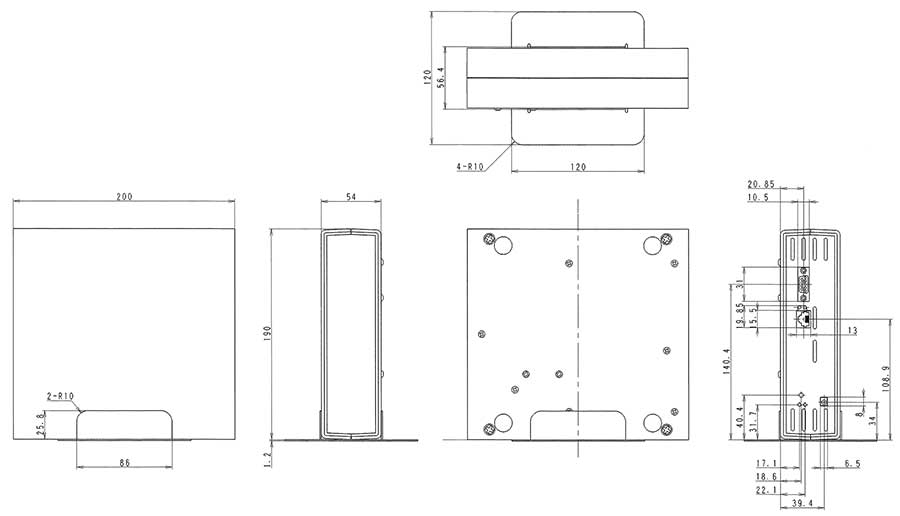

見守りスマートコントローラ[HPB-045WCH-RF]

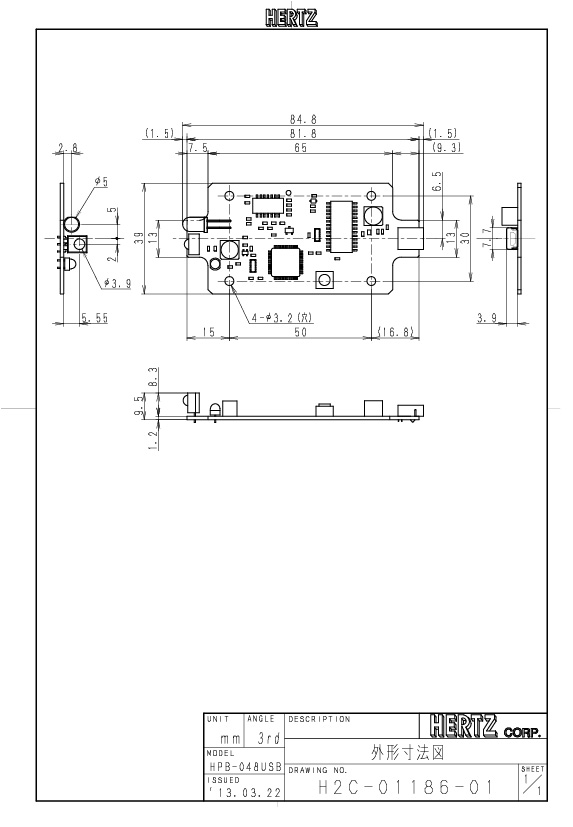

見守りセンサーUSB[HPB-048USB]

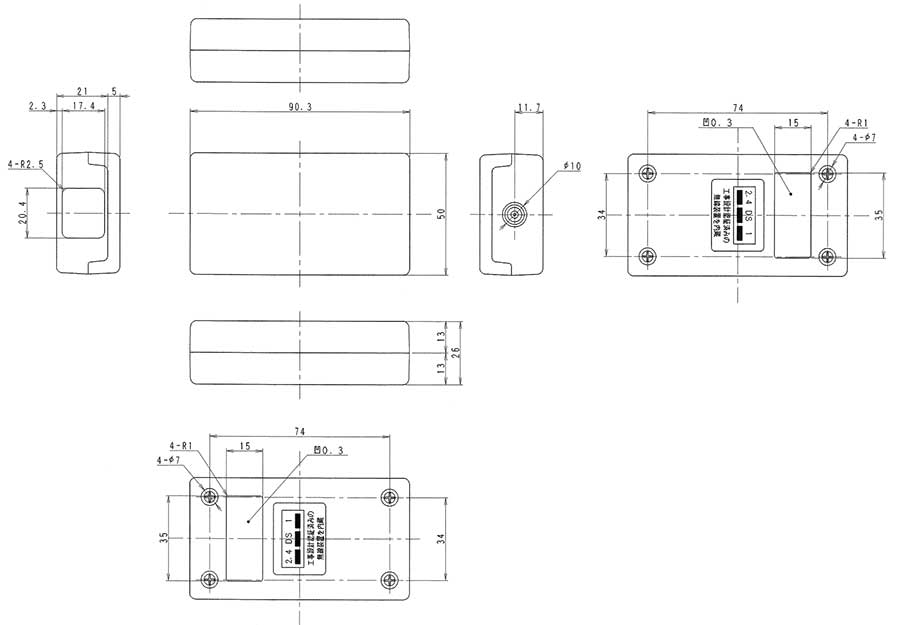

見守りセンサーRF[HPB-048RF]
