HPB-022

赤外線暗号化リモコン  (HPB-022)

鍵に使えるリモコンシステム


21キー標準暗号化リモコン
(赤外線方式)

18キーカード型暗号リモコン
(赤外線方式)

8ポートタイプ暗号化受信ユニット
(赤外線方式)

RS-232Cタイプ暗号化受信ユニット
(赤外線方式)

※写真はイメージです

リモコンで鍵をかけることが出来たら便利だと思いませんか?
今までのリモコンでは、信号が高度な暗号化がされていないため、市販の学習リモコンで簡単に複製可能であったり容易に解析してコピーされてしまうことができました。
当社ではその問題を克服するため、リモコンの信号に高度な暗号化を施す手法を開発いたしました。
これにより今まで不可能だった、セキュリティ用途へリモコンが利用できるようになります。

応用例

プライバーシーの保護:金庫、引き出しの鍵、パソコンの専用鍵、
盗難防止:キーレスエントリー、部屋の鍵、機密文書の保管庫に
カタログダウンロードpdf

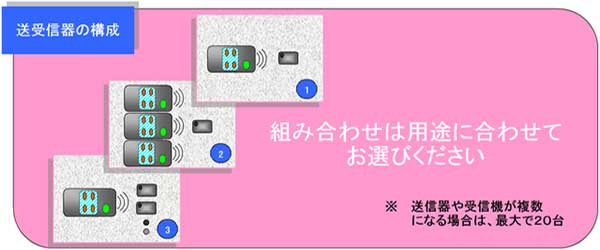

※送信機、受信機は1対1、多対1、1対多が可能です。
送信機、受信機対応イメージ
※②のイメージは、1つの受信機に対し複数の送信機が存在するイメージであり、
複数の送信機から同時に信号を受信することは出来ません。

特徴

  1. 鍵暗号方式
    送受信機が同一の鍵暗号方式で暗号化を行うため、リモコン側と受信機側がセットでなければ動作することはありません。
    また信号の暗号を解析するには、現在のコンピュータを持ってしても現実的な時間では困難です。
    そのため不審者が同一機種のリモコンを入手したとしても、任意の受信機を動作させることは不可能です。
  2. チャレンジ&レスポンス方式
    1回ごとに異なる信号を出すようにすることで、信号を傍受しても信号の再利用は出来ません。
    市販の学習リモコンで学習しても、その信号を利用することはできません。
  3. 赤外線と電波のどちらにも対応可能
    赤外線方式と電波方式のどちらにも対応が可能です。
    また、赤外線方式では信号の方向を制限できるため、傍受を簡単に防ぐことが出来ます。
  4. 仕様(赤外線方式で作成した場合)
    送信機

電気仕様

項目 HPB-011リモコンタイプ HPB-013リモコンタイプ
電源 単四型乾電池×2本
DC3.0V
コイン型リチウム電池
CR2025
DC3.0V
動作電圧 2.2V~3.4V 2.2V~3.4V
動作電流 40mA以下(送信中の平均値) 40mA以下(送信中の平均値)
待機電流 30μA以下 30μA以下
送信距離 7m以上 5m以上
LED 1本(最大3本) 1本
静電耐力 誤動作 7kV保証
破壊 10kV保証
誤動作 7kV保証
破壊 10kV保証
フォーマット オリジナルフォーマット
ピエゾ/インジケータLED どちらか1つのみ取り付け可能 取り付け不可



外観仕様

項目 HPB-011リモコンタイプ HPB-013リモコンタイプ
外形寸法 48 x 100 x 17 mm 44 x 38.5 x 7 mm
質量 約35g(電池含まず) 約21g(電池含む)
ケース 黒(変更可能、別料金)
接点シート カスタム対応
ラベル ケース裏面に貼り付け可能
生産国 日本

受信ユニット

項目 標準 備考
使用温度範囲 0℃~+45℃ 氷結、結露なきこと
使用湿度範囲 15%~85%RH 氷結、結露なきこと
電源電圧 ACアダプタ:6.5~9V、200mA以上
安定化電源:DC5V±0.5V
ACアダプタは別途ご用意下さい。
消費電流 待機時:約20mA
動作時:約50mA
(オープンコレクタ全出力ON時)
ACアダプタ9V使用時
出力 NPNオープンコレクタ出力
8ポート(※1)
出力条件:電圧32V以下、電流300mA以下
ただしコレクタ損失200mWを
オーバーしないように考慮願います。
出力仕様 オルタネート出力(※1)または
モーメンタリ出力(※2)から選択
オプションとしてオルタネートと
モーメンタリの混合が対応可能です
(有料)
通信方式 赤外線キャリア方式
波長:940nm
キャリア周波数:38kHz
RS-232C通信
RS-232Cを使ったパソコンとの通信には
D-sub9ピンストレートケーブルを使用
使用可能リモコン 弊社製赤外線リモコン
正面到達距離 平均 10m
半角値 立体角±45°
(正面到達距離の50%になる時の指向角)
基板サイズ 66 x 76 mm t = 1.6 mm
受光センサー トップビュー サイドビュー有り
生産国 日本

※1.オルタネート:スイッチを押すたびにONとOFFが切り替わる方式です。
※2.モーメンタリ:スイッチを離しているときOFF、押しているときONになる方式です。

注文番号 タイトル 販売価格(税別)
在庫状態 数量 単位
106001-1 [HPB-022RM11]赤外線暗号化リモコン21キー ¥12,800
在庫有り
106001-2 [HPB-022RM13]赤外線暗号化リモコン18キー ¥11,500
在庫有り
