焦電型人感センサー

人体等から放出されている遠赤外線(輻射熱)を感知するセンサー

【 人感センサーについて 】

・人体等から放出されている遠赤外線(輻射熱)を感知するセンサーです。
・周囲温度と4℃以上の温度差が有り、移動スピード0.3~2.0m/秒が検知条件となります。
・小動物や、湯気、熱を持ったカーテンの揺らぎなどでも反応するので、設置の工夫か、ある程度、誤動作を容認した使い方となります。


感知範囲を必要最小限に絞ったり、設置場所や、角度・距離などの調整も 誤動作対策に大きなポイントとなります。

【 人感センサー設置の注意点とポイント 】

・ガラス、アクリル等、遠赤外線を透過しにくい物体が間にあると感知しません。
・素子を、防水理由などで覆いたい場合は、ポリエチレン(PE)材をご使用下さい。
・感知範囲を必要最小限に絞ったり、設置場所や、角度・距離などの調整も 誤動作対策に大きなポイントとなります。


【 主な用途 】

倉庫、玄関、廊下などの自動照明、家電の省エネ、高齢者の 見守り、防犯など、幅広い分野でお使いいただけます。 トイレや脱衣所、寝室など、プライバシーを考慮したい場所の 設置にも向いてます。




タイプ

特徴

[HPB-006U]標準タイプ(基板のみ)
[HPB-006U]

サンプル価格
2,857円
・基板ユニットタイプ。

・出力を安定化するためのタイマーが取り付けて
ありますのですぐに利用できます。
・タイマー時間を購入時に指定をお願いします。

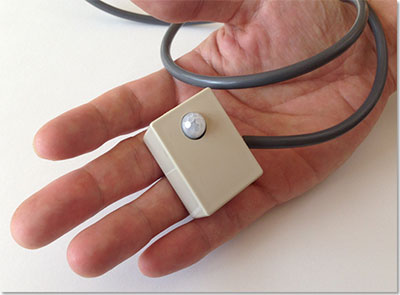

[HPB-006UK]標準タイプ(ケース入り)
[HPB-006UK]

サンプル価格
3,410円
・小型ケース入りタイプ(検知:標準タイプ。)

・出力を安定化するためのタイマーが取り付けて
ありますのですぐに利用できます。
・タイマー時間を購入時に指定をお願いします。
[HPB-061K]狭角タイプ(ケース入り)
[HPB-061K]
お問合せください
・中型ケース入りタイプ(検知:狭角タイプ)。

・出力を安定化するためのタイマーが取り付けて
ありますのですぐに利用できます。
・タイマー時間を購入時に指定をお願いします。

オプション

特徴

[HPB-019SET]リレー基板セット
[HPB-019SET]

サンプル価格
7,967円
・人感センサー、リレー出力変換基板、ケーブル、
電源(ACアダプタ) のセットです。
・すべての機器がそろっているので、
購入してすぐに利用可能です。
・リレーはMAX5A250VACまたは5A30VDCです。
[HPB-019RBS]小型リレー基板
[HPB-019RBS]

サンプル価格
2,750円
・人感センサーに対応したリレー出力変換基板です。
・DC12Vを人感センサーに対応した5Vに変換して
供給することができます。
・人感センサーのオープンコレクタ出力をリレー
接点出力に変換できます。
センサーケーブルセンサーケーブル
[1.5m]

サンプル価格
400円
・リレー基板セットに付属のケーブルです。
標準ACアダプタ標準ACアダプタ
[12V 1.0A]

サンプル
価格2,800円
・弊社標準のACアダプタです。
・小型リレー基板に対応しています。
・リレー基板セットに付属のACアダプタです。
価格表はコチラ

いろいろとセンサー化(応用例、実例)

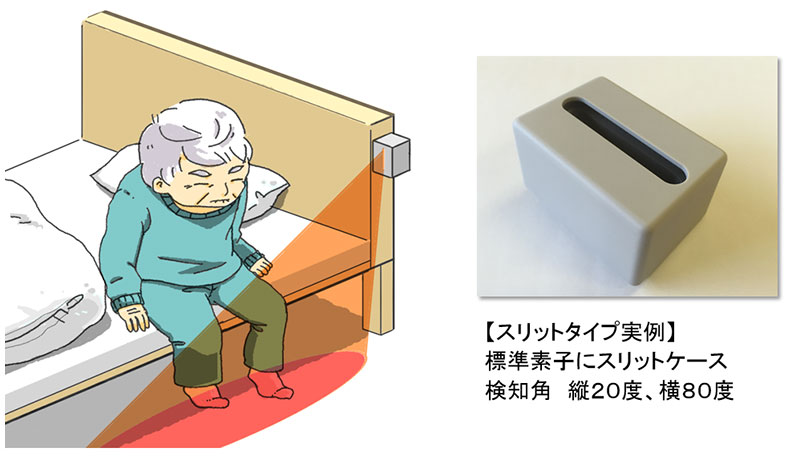

◆高齢者見守り用としてカスタム開発した例(スリットタイプ)◆

感知範囲が広いと、看護婦さんが近くを通過しただけで反応してしまう為、ケースにスリット加工をして、下絵のように面状に範囲を絞ったものです。

◆高齢者見守り用としてカスタム開発した例(狭角タイプ)◆

スリットタイプと同目的で、狭角状も複数例、開発しました。

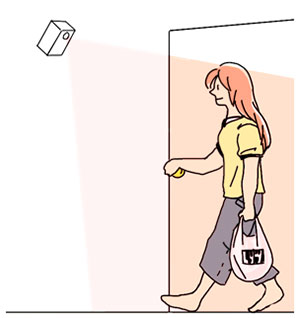

検出範囲:標準タイプ
【HPB-006UK】標準タイプ
検出距離:max 5m
検出角度:80度
●センサーのみ
検出範囲:狭角タイプ
【HPB-061K】 狭角タイプ
検出距離:max 5m
検出角度:20度
●センサー+リレー基板
検出範囲:スリットタイプ
スリットタイプ
※ご相談ください
検出距離:max 5m
検出角度:左右80度、上下20度
●センサー+リレー基板
検出範囲:近接タイプ
近接タイプ
※ご相談ください
検出距離:0.5m~1.5m
(PEフィルターで調整可能)
検出角度:ケース穴径で
調整が可能
●センサー+リレー基板
検出範囲:超狭角タイプ
超狭角タイプ ※ご相談ください
検出距離:max 5m
検出角度:ケース穴径で調整が可能
●センサー+リレー基板
検出範囲:広角タイプ
広角タイプ
※ご相談ください
検出距離:max 5m
検出角度:左右220度、上下80度
●センサーのみ(ケース無し)
