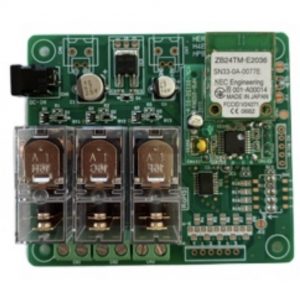

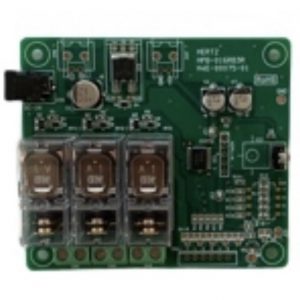

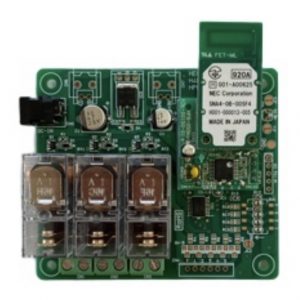

920MHz電波リモコンのリレー出力受信ユニット。Max 20mW 高出力タイプ。※ACアダプタはオプション
リレー接点の最大容量は5A250VACまたは5A30VDCと高性能！！
※10A品も製造可能です（有料）。
出力状態の遷移は電波が電波障害でとぎれる確率の少ないオルタネートが標準です。
※標準出力：オルタネート　モーメンタリもしくはワンショットに変更可能（無償）
※オルタネート、モーメンタリ、ワンショットの混合出力に変更可能（有償、要ご相談）
※ワンショット標準 0.5sec　時間変更可能（有償、要ご相談）
※リモコン 1 対受信多、リモコン多対受信 1 に変更可能（有償40,000円、要ご相談）
※リモコン多対受信多に変更可能（要見積、要ご相談）
※ケース入れ可能(有償、要ご相談)
※アンテナ付き(アンテナ一基板間のケーブル長は約90㎜)

電気的仕様

機能	標準仕様	備考/オプション
電源電圧	ACアダプタ使用時：12V±1.0V 安定化電源使用時：12V±1.0V	オプションとして24V対応が可能です。必要な場合はお問い合わせ下さい。
消費電流	約160ｍA(リレー3ポート出力ON時)	12V駆動時、全出力がONになっているとき
待機電流	約25mA	12V駆動時
送信出力	MAX20ｍW	アンテナ給電点での値
使用温度範囲	-10～65℃	氷結、結露無きこと
使用湿度範囲	80%RH以下	氷結、結露無きこと
出力ポート	リレー出力×3ポート ※無電圧接点	出力条件：5A250VAC または　5A30VDC（共に抵抗負荷）
	オプション	増設リレーボードを 1個追加でリレー4個 2個追加でリレー5個追加可能＋5ポート毎（キーNo.4～8）のリレー出力もしくはオープンコレクタ出力のいずれか選択可能
	オプション時出力条件	電圧32V以下、電流300ｍA以下ただしコレクタ損失200ｍWをオーバーしないよう考慮してください
出力仕様	リレー接点出力（全ポート）標準出力：オルタネート (モーメンタリ、ワンショットに変更可能)	オルタネート、モーメンタリ、ワンショットの混合出力に変更可能（有償、要ご相談）ワンショット標準0.5sec　時間変更可能（有償、要ご相談）
通信仕様	通信周波数	922.5MHｚ～927.9MHｚ（28チャンネル）
	通信方式	専用プロトコル通信
	送信方式	GFSK方式
表示	アンサーバック表示付き減電表示付き
使用可能リモコン	HPB-059RM11
通信構成	ペアリングを行った対となるリモコンとの１対１通信	ペアリングは一組のみしか対応しません。複数のリモコンおよび複数の受信機を使った通信が必要な方は別途有料で対応。
到達距離	見通し最大約150m	モジュール単体の最大値使用環境により変動しますので、実験により確認願います
電波法	電波法認証モジュール利用	国内電波法認証取得済み、 FCC/CE認証取得済み海外電波法非対応。日本国外へ輸出することは出来ません。

※この仕様は、予告無く変更させていただく場合があります。

外観仕様

項目	値	備考/補足
基板寸法	80 x 70mm t=1.6mm	突起部はのぞく詳細な寸法図
外付けアンテナ	屋外用
	屋内用
DCジャック	EIAJ準拠　電圧区分４
出力コネクタ	1ポート2ピン端子台×3	コネクタ型番：オムロン XW4E-02C1-V1
